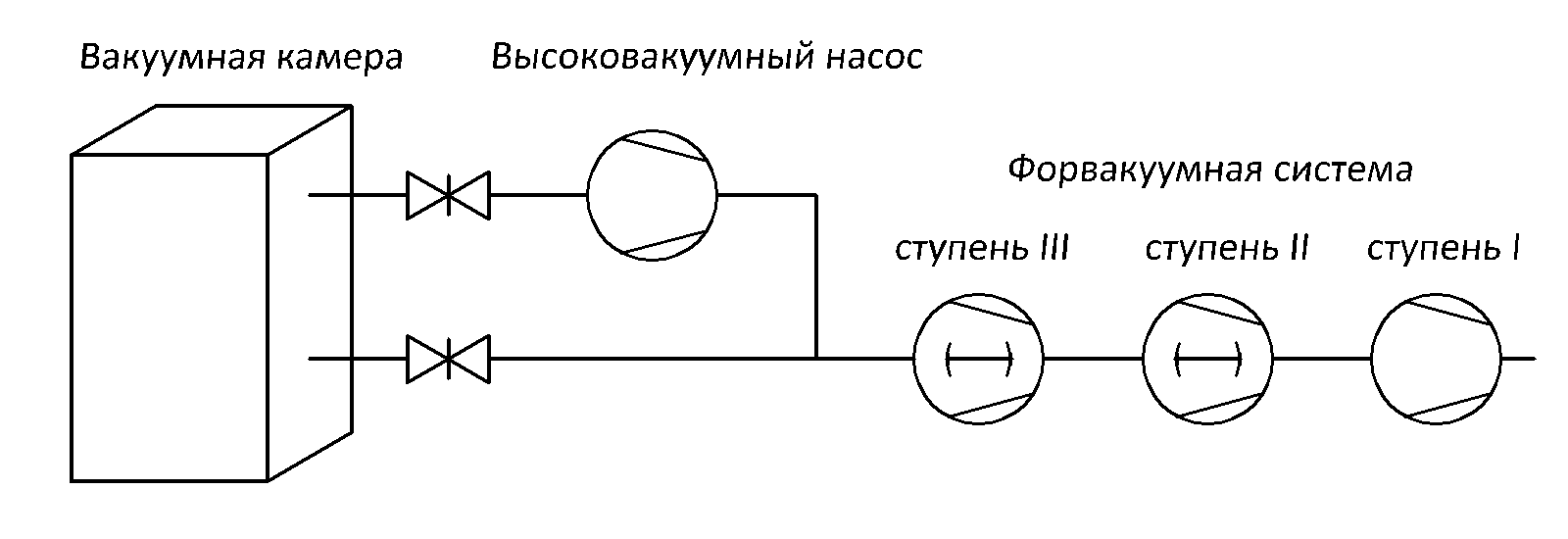

Схема вакуумной системы

Онлайн сервис для проведения расчета процесса откачки вакуумной системы (вакуумирования) - необходимая процедура при подборе оборудования, модернизации или проверки имеющегося вакуумного насоса.Ждем Ваших вопросов, замечаний и предложений по работе сервиса.

Схема вакуумной системы

Вакуумная камера			Вакуумная система
Длина	м		Диаметр форвакуумного трубопровода	мм
Ширина	м		Длина форвакуумного трубопровода	мм
Высота	м		Диаметр высоковакуумного трубопровода	мм
Удельный поток дегазации материала камеры	Па·м3/(м2·с)		Длина высоковакуумного трубопровода	мм
Удельный поток дегазации материала уплотнений	Па·м3/(м2·с)		Производительность форвакуумного насоса ступени I	м3/ч
Таблица газовыделений материалов применяемых в вакуумной технике			Предельное остаточное давление вакуумного насоса ступени I	Па
Поток натекания в камеру	Па·м3/с		Производительность вакуумного насоса ступени II	м3/ч
Площадь поверхности уплотнений	м2		Производительность вакуумного насоса ступени III	м3/ч
			Производительность высоковакуумного насоса	л/с
			Давление запуска высоковакуумного насоса	Па
\(P_{endh}:=\)			\(P_{atm}:=\)
\(P_0:=\)			\(P_{max2}:=\)
\(K_{p21}:=\)			\(K_{p21}:=\)
\(K_{p31}:=\)			\(K_{p11}:=\)
			\(P_{st2}:=\)
			\(P_{st3}:=\)
1			\(P_{st}:=\)
1			\(K_{p31}:=\)
1			\(K_r:=\)

Сервис "расчет вакуумной системы" - построение кривой откачки.

Данный сервис позволяет:

• Построить кривые откачки для действующих вакуумных систем с целью проверки работы вакуумных насосов
• Построить кривые откачки для проектируемых вновь вакуумных систем
• Проверить влияние различных факторов (натекание, дегазация стенок камеры, геометрия трубопроводов) на процесс вакуумирования

Данный сервис учитывает влияние дегазации стенок вакуумной камеры, дегазации уплотнений, наличие постоянных натеканий, проводимость трубопровода в вязкостном и молекулярном режимах. Мы полагаем Вы сможете решить свои конкретные задачи с помощью построения кривой откачки вакуумной камеры. Это может быть построение кривой откачки действующей вакуумной системы - для сравнения реального процесса с идеальным (расчетным). Также сервис поможет оценить изменение в процессе откачки при, напрмер. у установке других вакуумных насосов, или изменение конфигурации трубопроводов.

Мы ждем вопросов, замечаний, сообщений об ошибках, предложений по новым возможностям сервиса. В теме писем просьба указывать "расчет кривой откачки" и прилагать pdf файл страницы, полученный с помощью функции "Печать" (CTRL+P).
